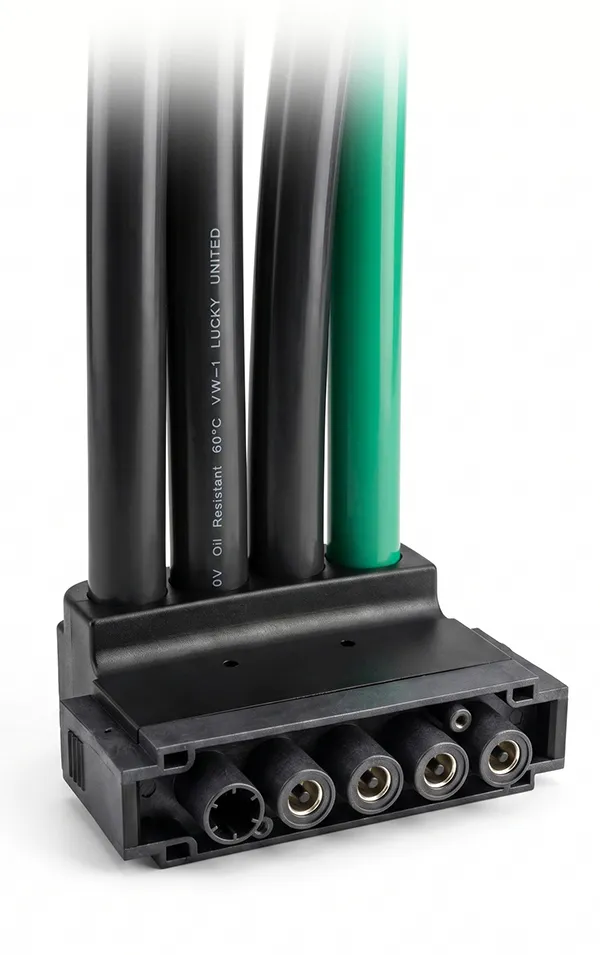

データセンター専用配電ケーブル
データセンター専用配電ケーブル
コア背景と新規格の制定
現代のデータセンターがより高い電力密度や、AI・クラウドコンピューティングの需要に伴う複雑な電気アーキテクチャへと進化する中、従来の産業用ケーブルでは高密度な電気的・熱的・運用上の要求を完全に満たすことが難しくなっています。この市場の空白を埋めるため、UL 2137は新たなケーブルカテゴリであるデータセンター電力ケーブル（Type DCPC）を設立し、データセンター内部の固定電力配電専用に規定しました。
UL 2137がカバーする製品仕様と適用範囲
本規格は、データセンター内において機器相互の接続、または機器を分岐回路に接続するために使用されるフレキシブル電力ケーブルに適用されます（受電設備、幹線、または建築物の分岐回路への直接接続には適用されません）。
技術的特性
  • 構造 全体外被を備えた単芯絶縁導体。
  • 導体材料 フレキシブルより線銅導体、またはオプションのLitz線。
  • 導体サイズ 12 AWG から 1,000 kcmil。
  • 定格電圧 2,000V AC または DC。
  • 定格温度 75°C, 90°C, 105°C, または 150°C。
  • オプション表記 低スモーク・ハロゲンフリー構造。
データセンター専用配電ケーブル
データセンター内部での3つのコア機能：
天井部または床下の主配電バスウェイと接続し、三相の大電流をラック内部の電力分配ユニット（Rack PDU）へ直接供給します。
AIサーバー（NVIDIAアーキテクチャなど）の30kW〜100kWという極めて高い消費電力に対応するため、太径のケーブルセットによる高電力伝送を行います。
電力室内の大型UPSとバッテリーモジュールキャビネット（BESS）の間に使用され、電力の並列接続および大電流伝送を担います。
データセンター専用配電ケーブル
Type DCPC（新規格）と Type W（従来規格）の違い
ウェブサイトでは、UL 2137（Type DCPC）と従来広く使用されている UL 1650（Type W ポータブル電力ケーブル）を比較しています：
特性・比較項目 Type DCPC（UL 2137 認証） Type W（UL 1650 認証）
主な想定用途 データセンター内での固定設置用途 可搬式または移動式の産業用途
適用環境 高密度コンピューティング環境、ラックおよび設備システム内部の配線 劇場ステージ、ガレージ、重機械などの過酷な環境
環境特性 オプションで低スモーク／ハロゲンフリー構造（LSZH）を選択可能 湿気のある場所に適合、耐日光特性を備える
機械的要件 現代のデータセンターにおける熱的・電気的性能に重点を置く 極めて高い機械的耐久性（耐摩耗性、堅牢性）を要求
データセンター事業者および設計者へのメリット
ケーブルメーカーへのメリット： 製品がデータセンター専用の安全・性能・構造要件に完全に適合していることを証明でき、ULの公信力を活用して製品の競争力を高めることができます。
データセンター事業者および設計者へのメリット： 高密度電力配電の設計において、規格に適合したケーブルを明確に指定でき、熱的および電気的安全性能に対する信頼性を高めることができます。
システムインテグレーターへのメリット： 設置されたケーブルが機器間の相互接続に関する安全規制に完全に適合していることを確実に保証できます。
